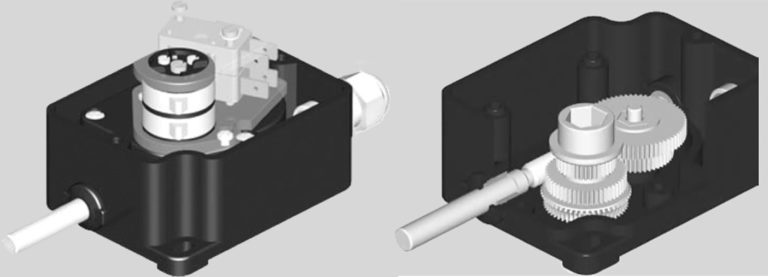

減速機中的機電開關通常放置在線性軸的末端以指示行程極限。但是對于旋轉（而非線性）運動的應用，齒輪凸輪限位開關可以通過跟蹤電動機軸的旋轉并觸發開關以達到指定的旋轉次數來停止運動，從而執行類似的功能。 　　為了測量軸的旋轉，齒輪式凸輪限位開關（也稱為旋轉式限位開關）使用齒輪輸入和一系列凸輪。旋轉開關組件的輸入軸連接到電動機，并且隨著電動機軸的旋轉，它使輸入齒輪旋轉。凸輪與齒輪同心安裝，因此當齒輪旋轉時，凸輪旋轉，并且連接到凸輪凸角的搖臂在設定位置跳閘開關。
　　輸入齒輪通常為蝸輪，但也可以使用行星齒輪和正齒輪，其齒輪類型主要取決于所需的齒輪比。激活開關的位置（旋轉）取決于輸入齒輪的比率和凸輪凸角的設計。齒輪凸輪限位開關適用于各種應用，速度和開關要求，制造商在某些設計中提供的齒輪比范圍從1：1到9000：1或更高。
　　每個限位開關組件至少使用兩個凸輪和兩個開關（行程的每一端或上下限一個），盡管許多設計也包含四個或更多開關用于中間位置控制。可以通過細螺距螺釘手動調節凸輪，以精確“插入”開關位置。更復雜的齒輪凸輪限位開關允許將電位計，分解器或編碼器與開關組件集成在一起，因此該設備不僅提供限位開關和位置開關的安全性，而且還提供位置反饋和控制。
　　集成開關通常為帶正極斷開觸點的常閉（NC）類型，使其適用于安全應用。使用強制斷開的快動觸點還意味著，為了使開關正常運行，不需要最低電動機速度，并且最大允許速度通常在500到2000 rpm的范圍內。
　　齒輪凸輪限位開關可用于應根據電機軸的旋轉（部分或多次）啟動開關的任何應用，包括包裝機和繞線機等工業設備。而且它們通常用于提升和降低設備（例如提升機和起重機），這些設備的線性運動難以直接測量。
